ビジョンシステム SimPrun-200

SimPrun-200

(株)マイクロ・テクニカ

MECHATROLINK-IIIに対応したARM搭載小型スマートカメラで位置計測、ブロブ解析、形状マッチング、バーコード/QRコードなどの処理を高速に実現し、システムの高速化と簡単化に貢献。

使用用途
検査・検出
SimPrun-200
メーカーリンク
カタログ請求
製品・技術に
関するご相談
見積もり依頼

製品説明

・MECHATROLINKーIII、CC-Link IE Field対応（認証取）
・画像処理システム　Bruegel 搭載
　　➤スマートカメラに特化した画像処理を専用ソフトウェアで作成し、スマートカメラに転送。
　　➤多彩な画像処理機能の組み合わせにより、様々なユースケースに対応が可能。
・グローバルシャッタ方式採用により、移動物体もブレずに撮像可能
・小型（WxHxD）68 x 89 x 35 mm（レンズ、コネクタ含まず）
・Cマウントレンズで交換可能

製品仕様

 基本スペック  入出力信号
プロセッサ  デュアルコア ARM Cortex-A9 DIO
メモリ  512MB DDR3 800 入力  4点 Trigger x1 汎用 x3
内部システムストレージ  8GB 出力  4点 Ready x1 汎用 x3
外部SDカードスロット  1ポート  インターフェース
FPGA  Intel 5CSEMA5U23 汎用Ethernet
撮像素子  CMOS イメージセンサ インターフェース方式  ギガビットEthernet PoE
有効画素 (H) x (V)  1,450 x 1,088 転送速度  1G bps（最大）
撮像面積 (H) x (V)  5.00 x 3.75 mm (1/2.9型相当) USB  USB2.0（拡張用）
走査方式  プログレッシブ MECHATROLINK  MECHATROLINK Ⅲ
電子シャッタ方式  グローバルシャッタ  記録フォーマット
トリガモード  外部トリガ、ソフトトリガ 映像取込みフォーマット  Mono8, Mono10, Mono12
レンズマウント  C マウント 映像取込み最大画素数 (H) x (V)  1,440 x 1080
　 　 最大フレームレート  226fps (Mono8 全画素読出し時)

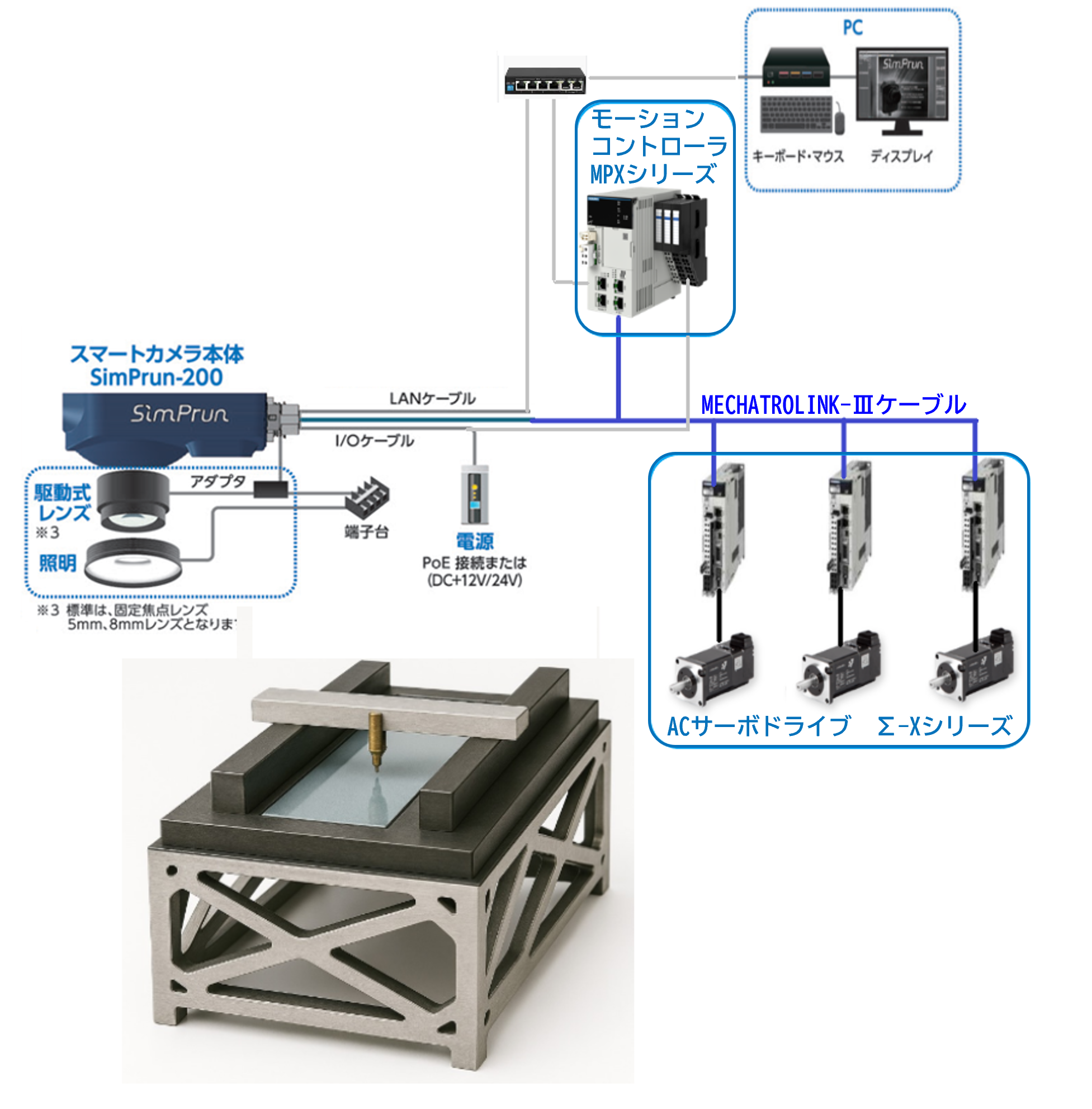

システム構成例

SimPrun-200
