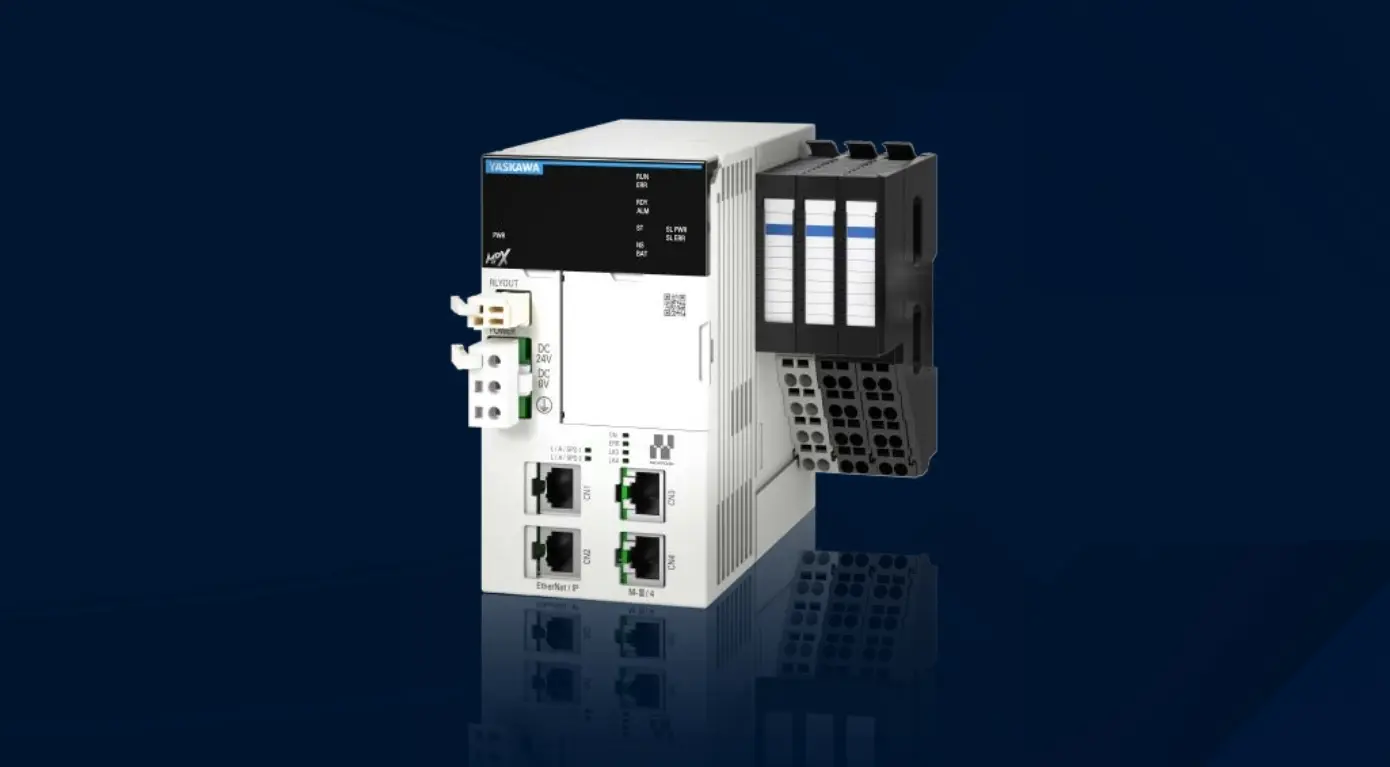

MPX1000シリーズ MPX1310

装置性能を極限へ導く新マシンコントローラ【MP3000 シリーズの後継機種】

コントローラソリューション「iCube Control」におけるマシンコントローラの第１弾として「MPX1310」を2024年1月から販売開始しました。
これまで、お客さまの「産業用機器の高速化」というご要望に対して、サーボドライブの高速・多軸同期制御を得意とするマシンコントローラ MPシリーズのラインアップを拡充してまいりました。MPX1310は、MP3000シリーズの後継 機種として、モーション処理性能が8倍（MP3300 CPU-301比）、制御軸数を16軸から128軸に増大、モーション制御の分散処理によるタクトタイム短縮など、大幅に性能機能を向上しています。
これにより、安川電機のサーボドライブ製品の性能を最大化させ、お客さまの装置性能と付加価値の向上に貢献します。

最適制御

多軸化する装置の最適制御で、機械や装置の高速化と生産性向上を実現

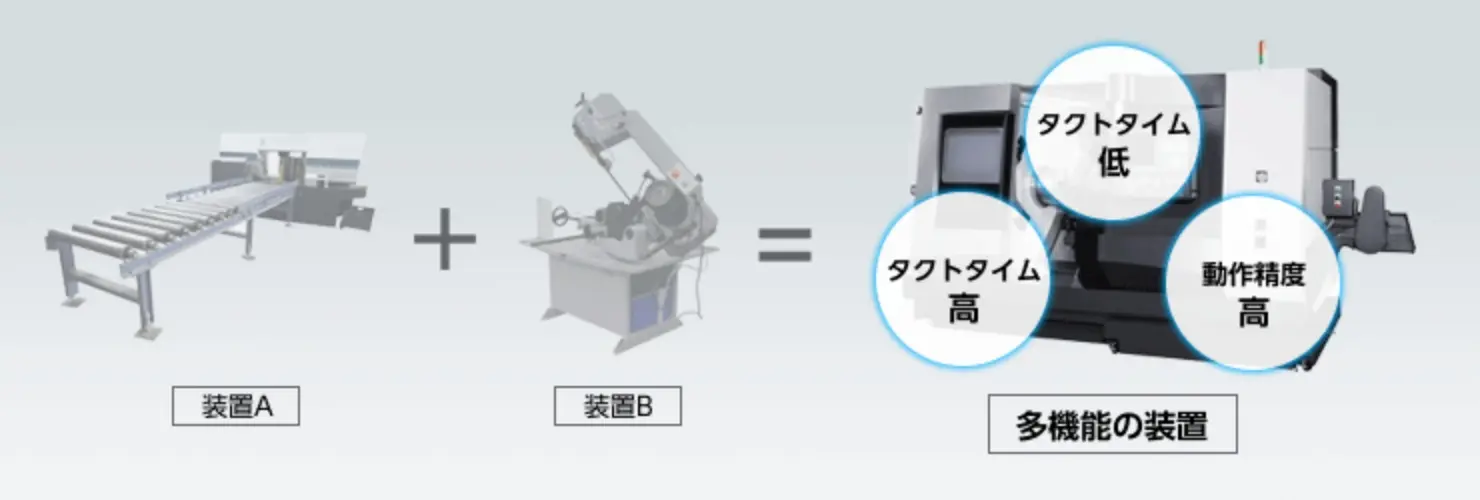

近年、自動化の進展に伴い複数の装置が統合され、装置の多軸化・多機能化が進んでいると考えています。

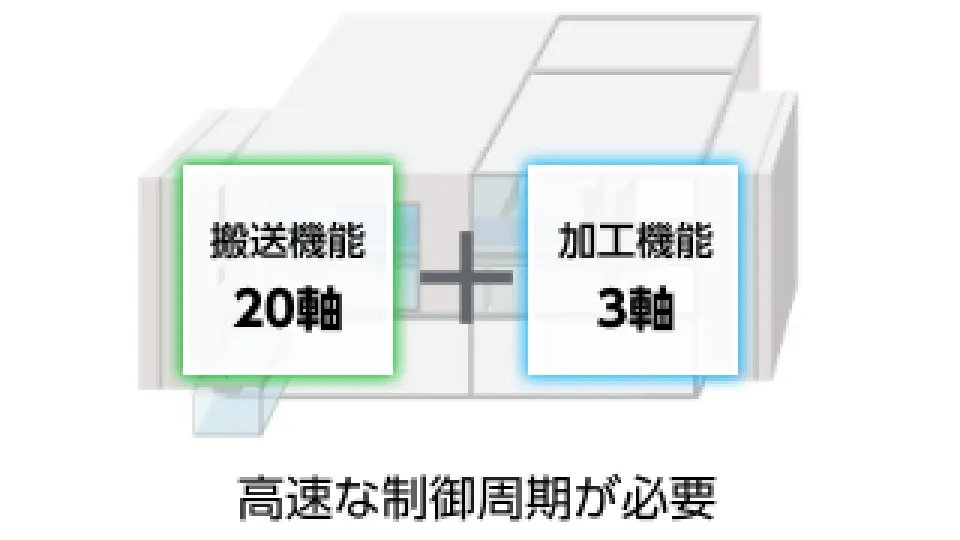

多軸化した装置は、全ての軸が一つの機能を実行するのではなく、実現する機能の単位で分かれて制御することがほとんどです。
そして、その機能ごとに求められる動作精度やタクトタイムが異なるケースがあります。

MPX1310は、装置の機能ごとに独立した周期でモーション制御を実行できます。
それらの制御周期は同期し、かつ分散・並列実行することで、装置を最適に制御します。

装置アプリケーションの分散

装置アプリケーション実行 on マルチコア

MPX1310は装置アプリケーションを実行する2つのモーション制御周期を持つことができます。
マルチコアによって、それらのモーション制御処理は並列実行させることができます。

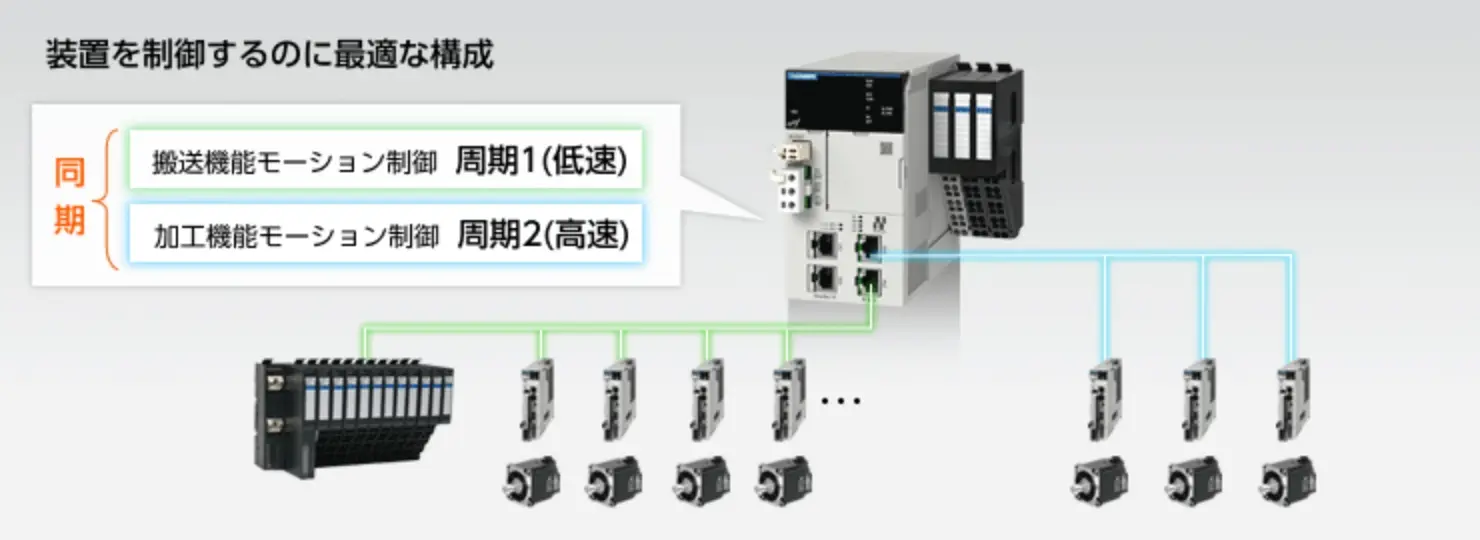

MECHATROLINK-4 2回線

モーション制御周期同様、高速な通信周期の回線と、低速な通信周期の回線を両立させることができます。

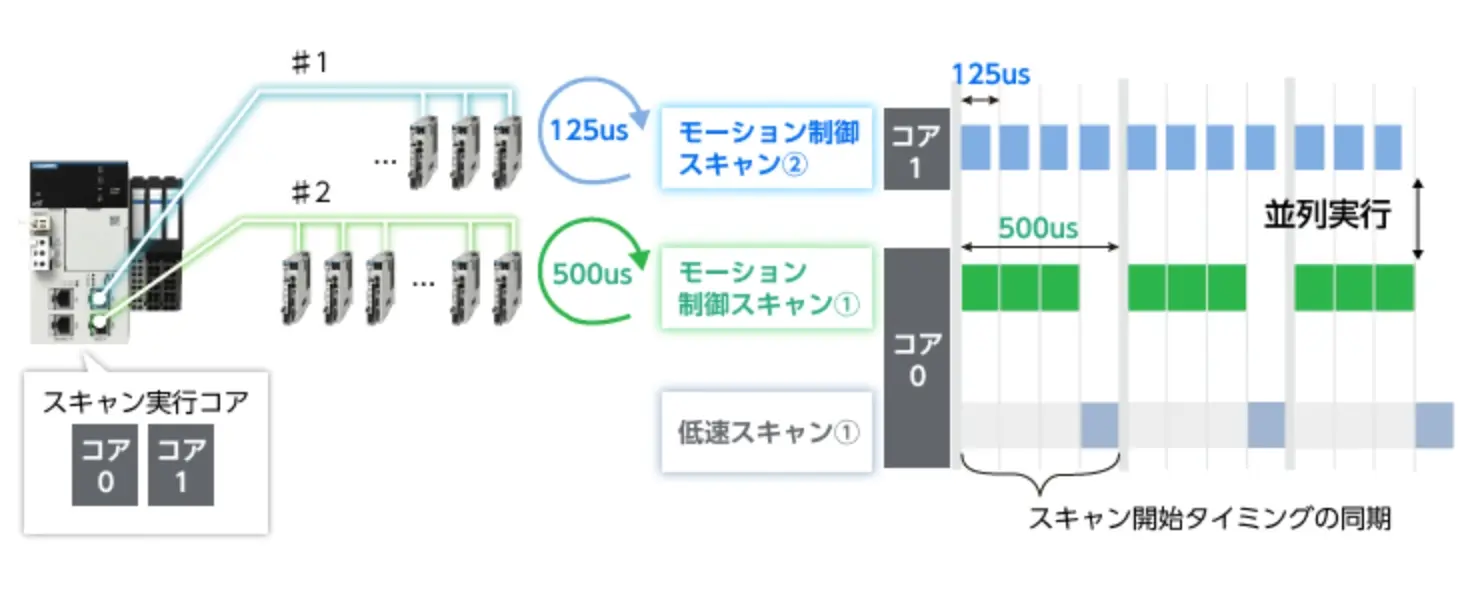

＜例＞

• 125μsで制御する軸: MECHATROLNIK-4 #1の回線に接続。
  それを制御するモーション制御スキャン②をスキャン実行コア1に追加し、アプリケーションを構築
• 上記以外の制御軸: 従来通り全てスキャン実行コア0のモーション制御スキャン①で処理
  →125μsのモーション制御スキャンと500μsのモーション制御スキャンで、アプリケーションを分散して実行できる。

基本制御性能の向上

機能の概要

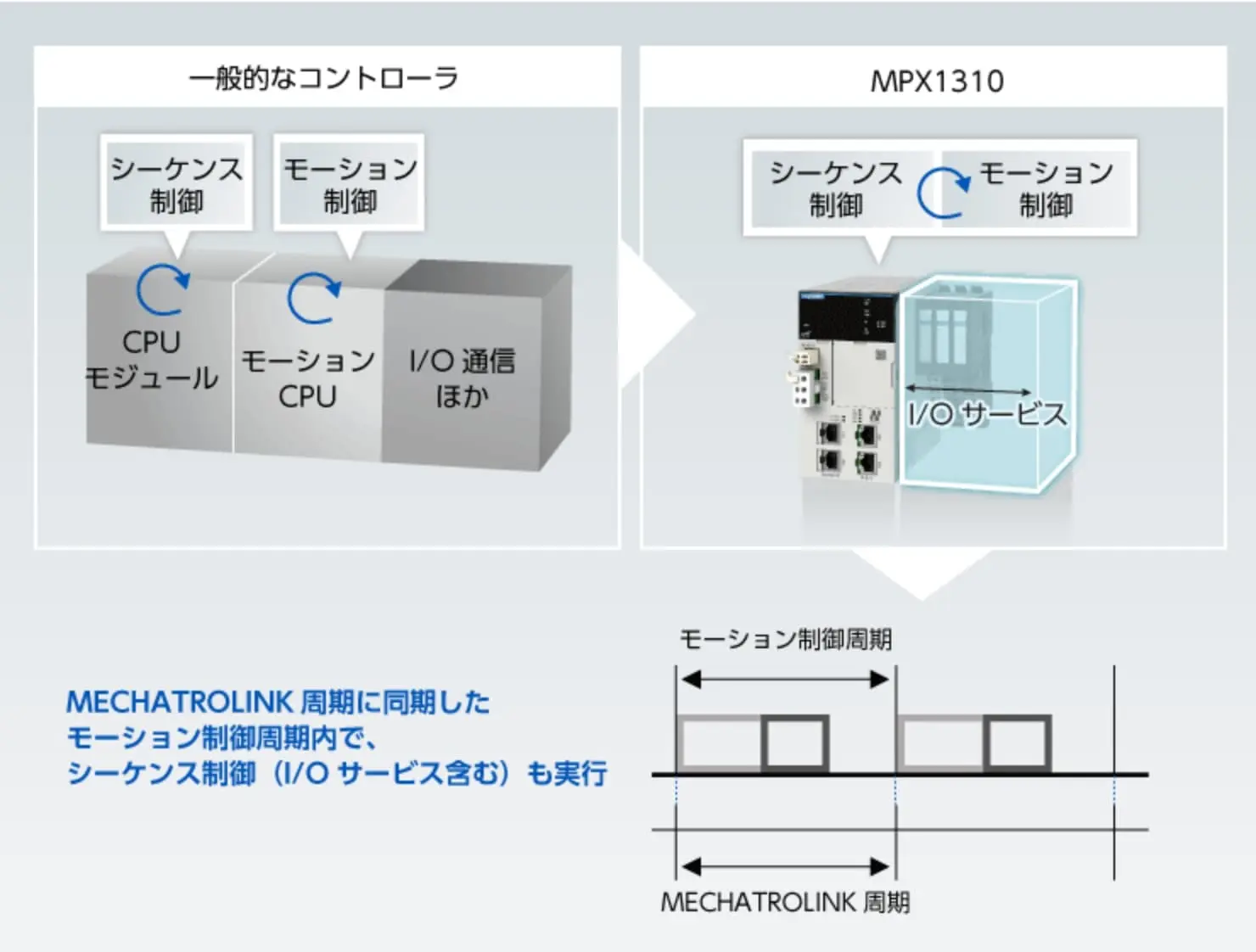

MPX1310は、既存のMP3000シリーズ同様に通常別々の周期で処理されるシーケンス制御とモーション制御を、同じ制御周期内で実行。

タクトタイムのばらつきを抑える

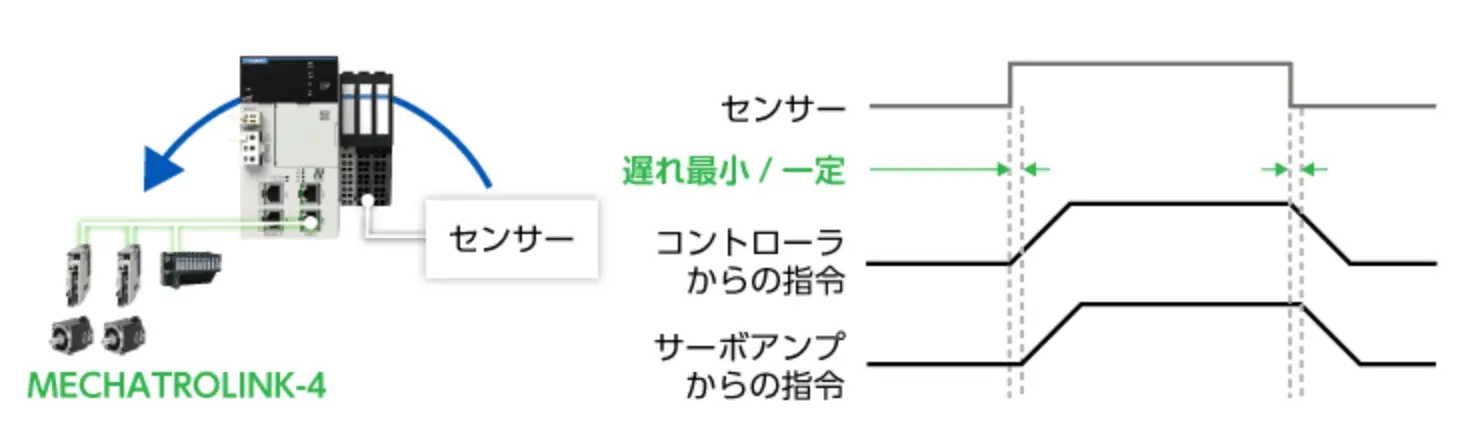

モーション制御周期はMECHATROLINK周期に同期しており、接続されているサーボアンプやI/Oも同期します。センサー入力の変化からコントローラのモーション指令、サーボアンプ指令までの遅れが最小に。センサー入力からサーボアンプ指令までの遅れは常に一定です。

多軸構成でも高速モーション制御が可能

高速なモーションネットワークであるMECHATROLNK-4を採用

モーション制御周期はMECHATROLINK周期に同期しており、接続されているサーボアンプやI/Oも同期します。センサー入力の変化からコントローラのモーション指令、サーボアンプ指令までの遅れが最小に。センサー入力からサーボアンプ指令までの遅れは常に一定です。

• 最小通信周期は125us (伝送周期は最短62.5us)、64局を伝送周期1msで制御できます

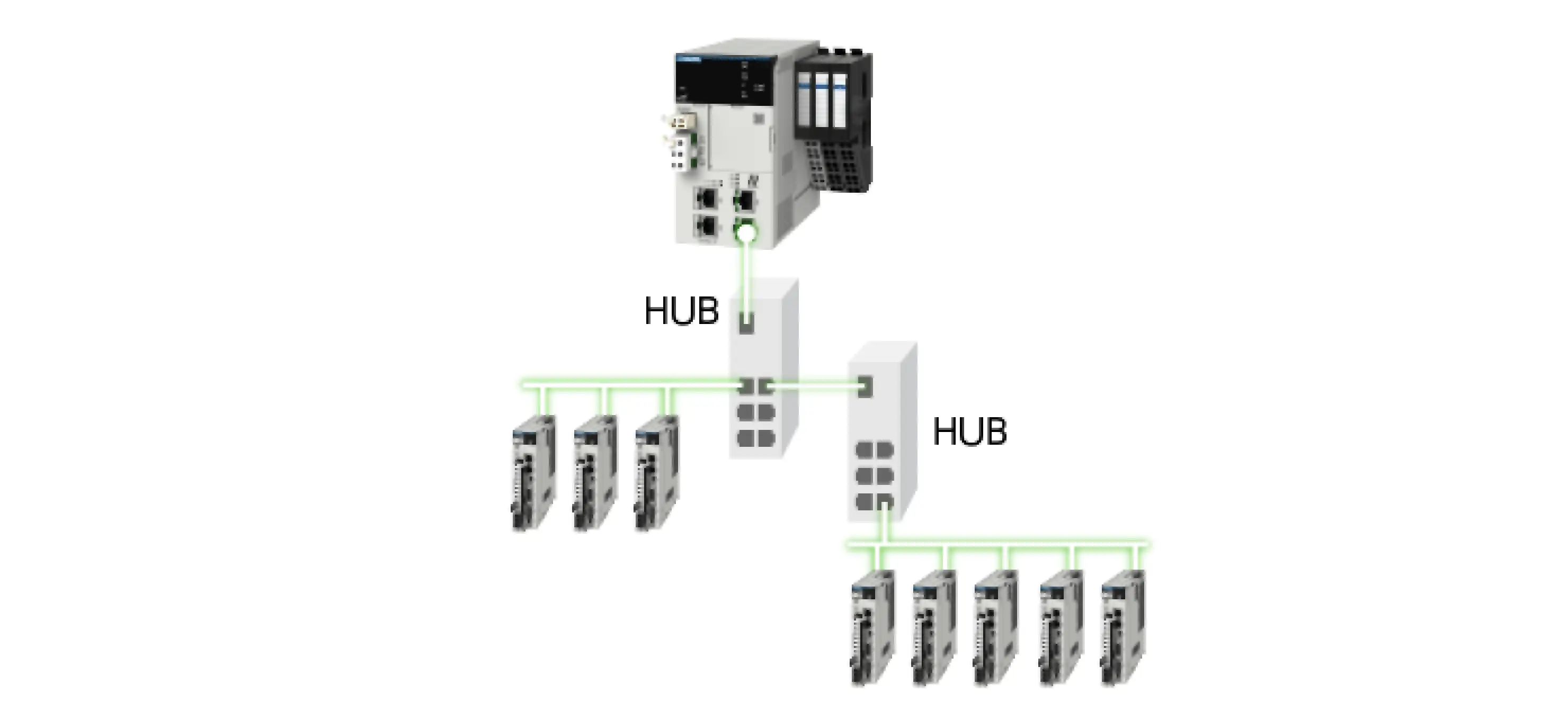

• 最大2段のHUBを使用した柔軟なネットワーク構成が可能です※1
• ACサーボドライブΣ-Xシリーズが持つセンシングデータを最大10個(従来比5倍)モニタ可能_※2

※1 使用可能なHUBは、現状安川電機で動作確認済みのHUBに限ります。

※2 1度の通信で1軸あたり最大10項目のデータを標準項目に追加して取得できます。
MECHATROLINK-Ⅲ/MECHATROLINK-4(48byte)でのモニタ項目...2個
MECHATROLINK-4(80byte)でのモニタ項目...10個

軸数の多い構成であっても、高速なモーション制御周期を実現しつつ、
制御に同期したセンシングデータを活用することができます。

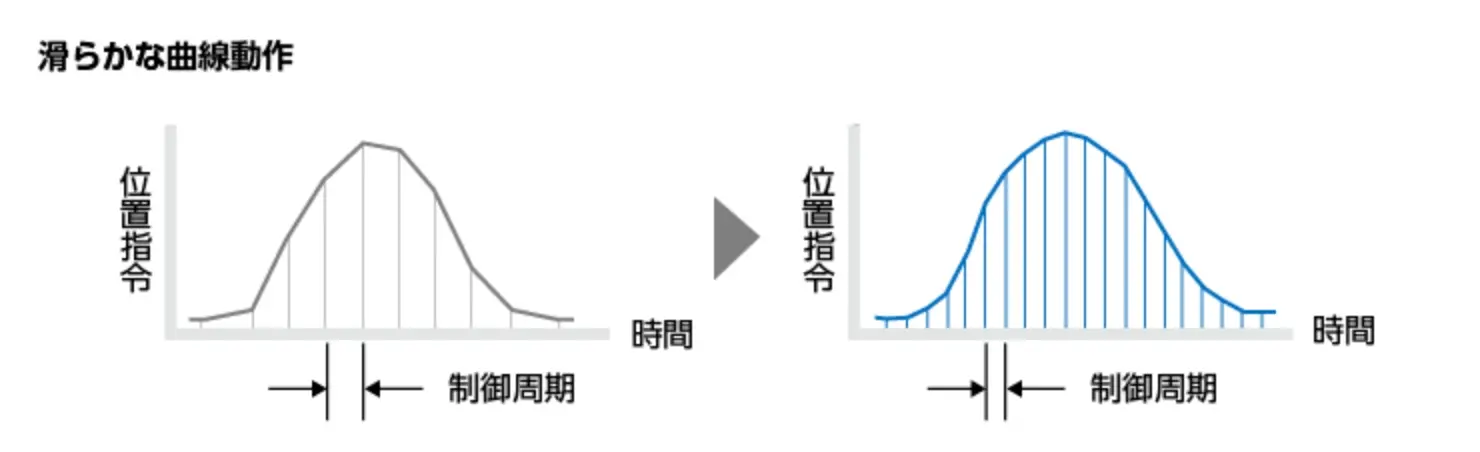

滑らかな曲線動作による高精度な加工技術を実現

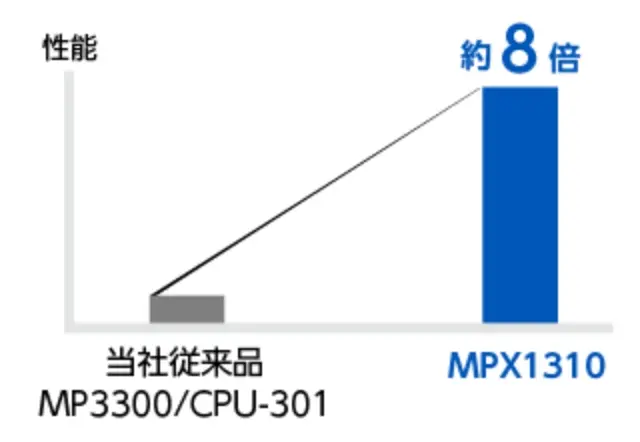

MPX1310は安川電機従来品(MP3300/CPU-301)比約8倍の処理性能を実現し、最短125μsで制御が可能です。

情報系と制御系の通信を同時に実現し、周辺機器との接続性を向上させる

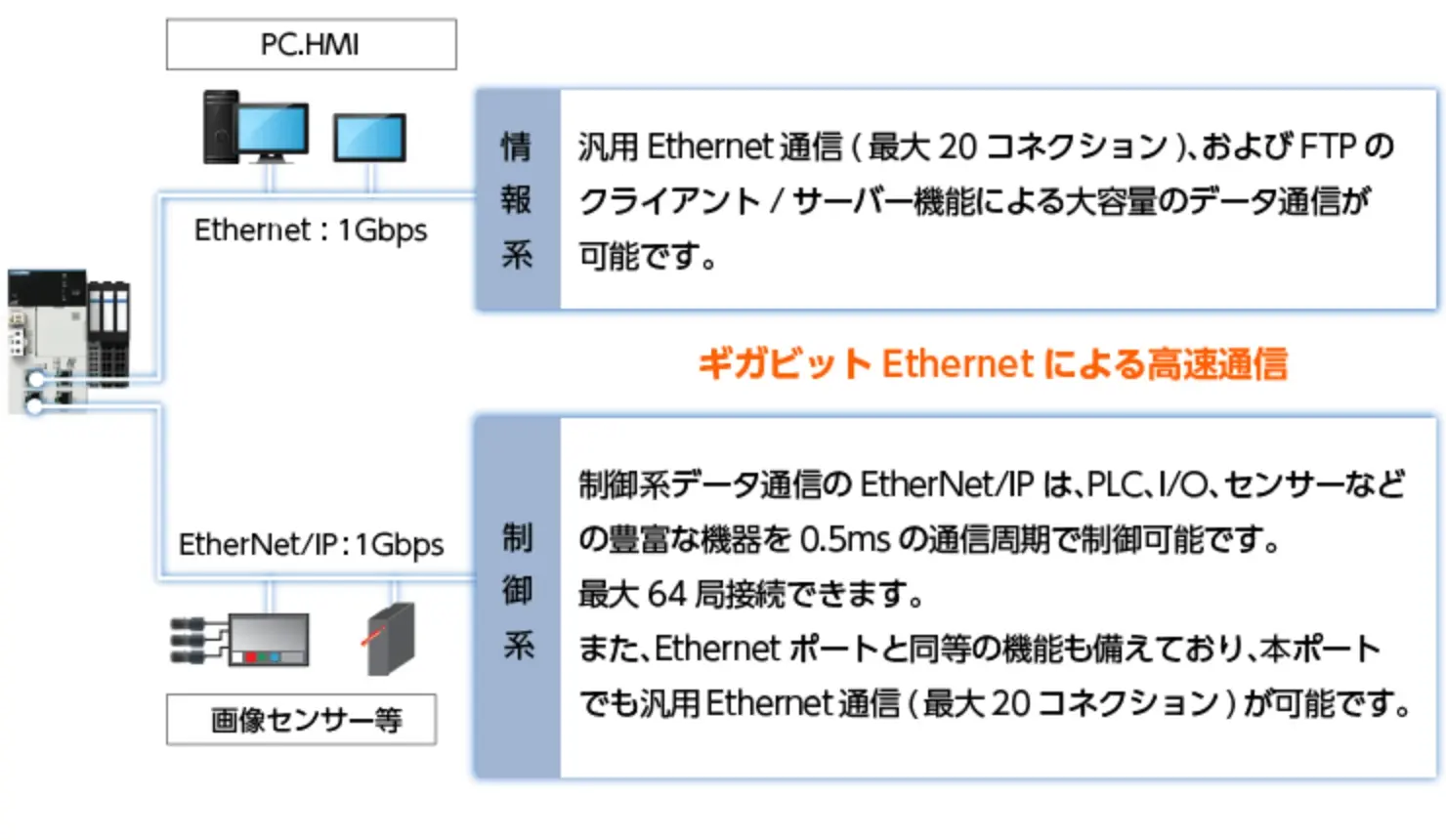

1Gbpsに対応したEthernetポートx2を搭載。1ポートは最小通信周期0.5msのEtherNet/IPTMにも対応。

独立したEthernetポートを2つ持ち、各ネットワークを分離することができます。例えば情報系と制御系でネットワークを分離することで制御系通信を安定化させることができます。
また、最小通信周期0.5msのEtherNet/IP通信にも対応し、ビジョン機器や各種センサーなど装置制御に必要な周辺機器とのデータ通信を高速化し、装置のタクトタイム向上に貢献します。

ラインアップ

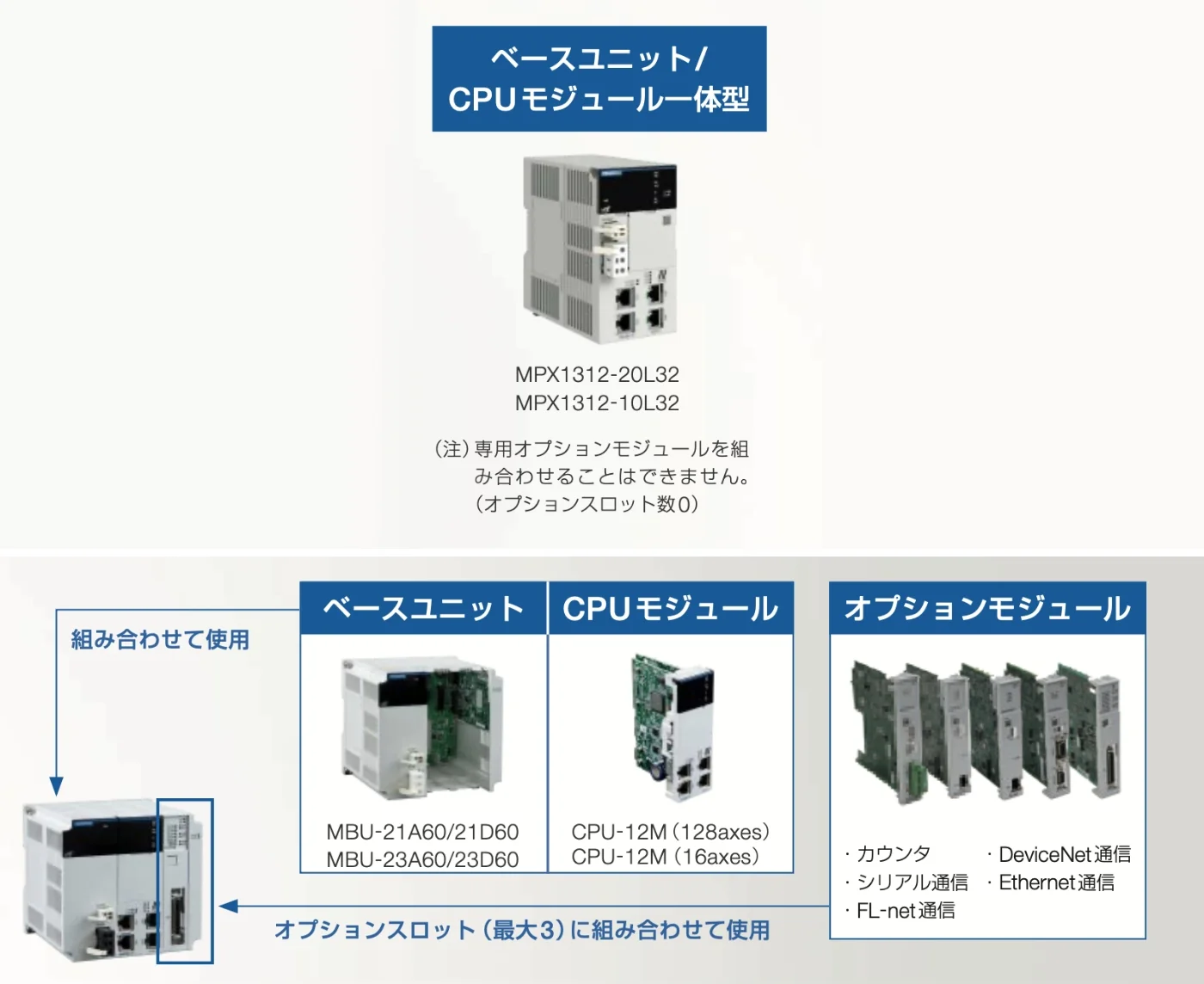

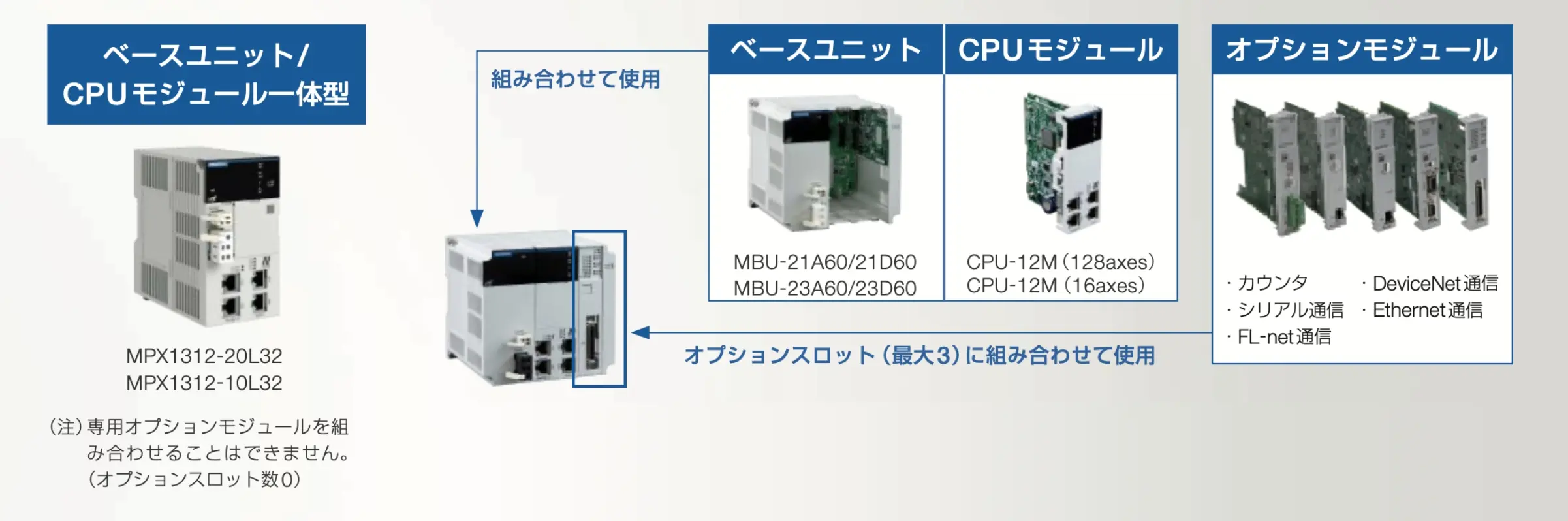

MPX1310 は、ベースユニット/CPU モジュール一体型の製品と、ベースユニットとCPU モジュールを組み合わせる製品があります。ベースユニットのオプションスロットに、専用オプションモジュールを組み合わせて機能を拡張できます。CPUは、最大制御軸数128軸と16軸の2種類があります。

■CPUの主な仕様比較
